Pontfelhőből tervrajz – 3D-s lézerszkennelés betonépületek felmérésekor
A betonépületek kialakítása vagy bővítése az egyik legösszetettebb tervezési feladat: a meglévő szerkezet pontatlan felmérése már a tervezés legelső lépésénél hibaforrást jelent. A 3D lézerszkennelés ezt az alapproblémát szünteti meg – tizedmilliméteres pontossággal.
Miért nem elég a mérőszalag?
A hagyományos helyszíni felmérés lézeres távolságmérő eszközzel vagy mérőszalaggal ma is széles körben elterjedt módszer. Kisebb, egyszerűbb kialakítású épületeknél ez sok esetben teljesen megfelelő kiindulópontot adhat. Ahol azonban a szerkezet összetett, sűrűn beépített az álmennyezeti tér, szabálytalan alaprajzú betonpillérek vagy nem ortogonális falfelületek nehezítik a munkát, ott a manuális felmérés pontatlansága beépül a tervezési folyamatba. A szakági tervek rejtett hibáit és pontatlanságát eredményezi, ami a kivitelezés során többletköltséget jelenthet. A manuálisan felvett felmérési rajzba csúszott néhány centiméteres eltérés egy komplex gépészeti rendszer tervezésekor lavinát indíthat el: ütközések, felesleges helyszíni módosítások, késések alakulhatnak ki.
Hogyan működik a 3D lézerszkennelés?

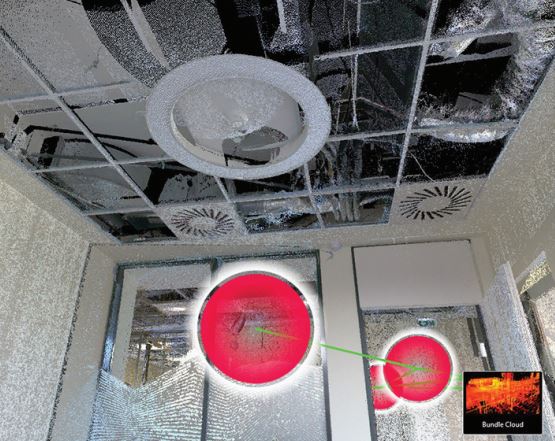

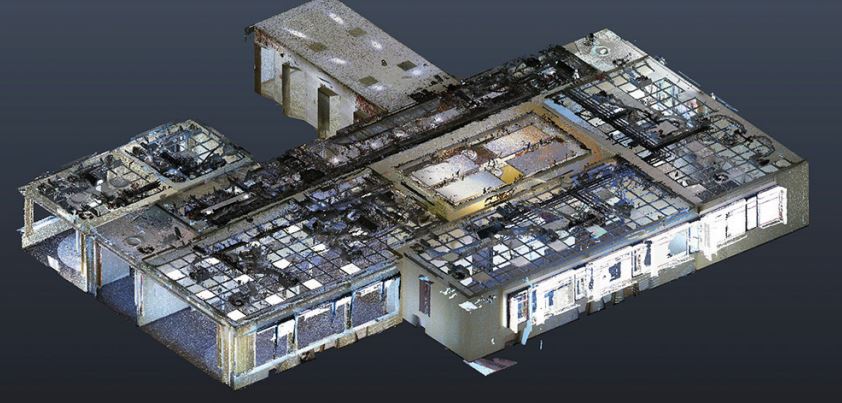

A lézerszkennelés lényege, hogy a terepen felállított eszköz a környezetéről úgynevezett pontfelhőt készít. A szkenner az általa belátható területet néhány másodperces állásidő alatt veszi fel, majd a felmérő folyamatosan halad tovább az egyes pozícióba. Az egyes mérési pontokban rögzített adatokat a szoftver azonos és egymáshoz viszonyított referenciapontok alapján illeszti össze egyetlen, térben összefüggő, háromdimenziós pontfelhővé. A pontosságot nagyban befolyásolja az úgynevezett zárt láncú felmérés: az utolsó felvételi pontot érdemes visszakötni az elsőhöz, így a rendszer az esetleges kis eltéréseket egyenletesen osztja el, és a végeredmény hibája minimális marad.
A pontfelhő helye a tervezési folyamatban

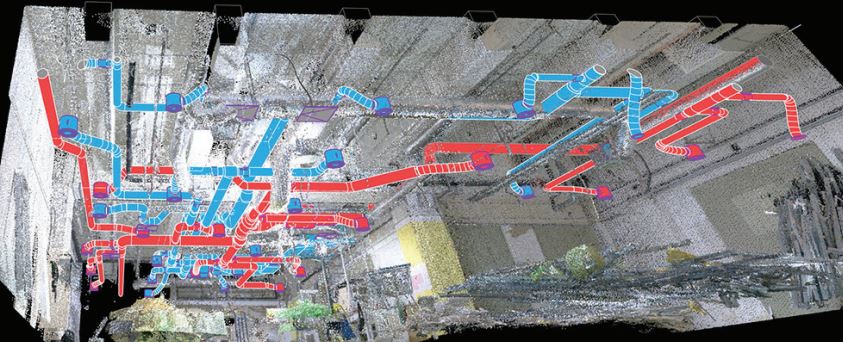

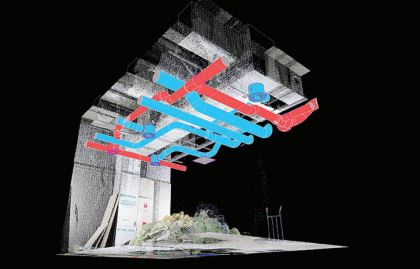

A 3D-s felmérés igazi értéke abban rejlik, amit a nyersanyaggal utána lehet kezdeni. A pontfelhő – jellemzően E57 vagy más szabványos fájlformátumban exportálva – bemenetként szolgál a BIM-alapú tervezőszoftvereknek. Ez azt jelenti, hogy az építész-, statika-, gépész-, elektromos és egyéb szakági tervező ugyanarról a valós, helyszíni állapotot tükröző modellről tud dolgozni: nincs szükség párhuzamos felmérésekre, az egyeztetések alapja minden szakember számára azonos. Ily módon a tervrajzon feltüntetett méretek és pozíciók a meglévő, valósan megépített állapothoz illeszthetők. A gépészeti csövek, légcsatornák és kábelcsatornák tervezője pontosan látja, valójában hol van a betongerenda, mekkora a valós belmagasság, ténylegesen milyen a pillér geometriája, mekkora és hol van a pillérek közötti betonfödém-lehajlás.
Ez különösen kritikus olyan esetekben, amikor az eredeti tervdokumentáció hiányos vagy évtizedekkel ezelőtti. Régi betonépületek, gyárcsarnokok, irodaházak, panelépületek esetén a tényleges és a dokumentált állapot között akár több centiméteres eltérés, illetve a párhuzamos/merőlegestől eltérő kialakítás is előfordulhat.
Mikor érdemes alkalmazni – és mikor nem?
„A 3D lézerszkennelési technológia nem minden projektnél optimális és költséghatékony megoldás. Egyszerű, szabályos alaprajzú épületeknél, kisebb boltok vagy álmennyezettel rendelkező irodai kialakításoknál a hagyományos felmérés is elegendő pontosságot ad. A 3D lézerszkennelés ott biztosít igazi előnyt, ahol a felméréssel érintett terület összetettebb, szabálytalan geometriájú betonszerkezetű, nagy méretű, sűrűn beépített (pl. technológiai terek), valamint olyan meglévő területre tervezett projektek esetén, ahol a tervezési folyamat több szakági tervezőcsapat munkáját igényli” – véli Vig Ferenc, az Astra Consilum Kft. projektvezetője.
Van azonban egy ismert korlátja is: ahol sűrű álmennyezeti rendszer takarja a szerkezeti födémet, ott a szkenner sem lát át – a rejtett felületek feltárásához elkerülhetetlen a burkolat részleges elbontása.
A technológia ma még nem minden projektnél jelent egyértelmű előnyt a hagyományos módszerekkel szemben, de a szakemberek szerint az eszközök terjedésével és az árak csökkenésével ez az arány folyamatosan javul.
(forrás, fotók: Astra Consilium Kft.)
